::: 漏电继电器的工作原理 :::

产品用途及使用范围:


  LLJ-□F(S)系列漏电继电器适用于交流电压至660伏,频率为50赫磁,电流至630安培及以下,变压器中性点接地电路中。
  漏电继电器可与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力起动器等组成漏电保护装置,作漏电和触电保护之用。也可与蜂鸣器,信号灯各种声光指示器结全成漏电报警装置。
  漏电继电器的动作时间分快速型和延时型,配合使用可以对干线和支线进行分级选择性保护。

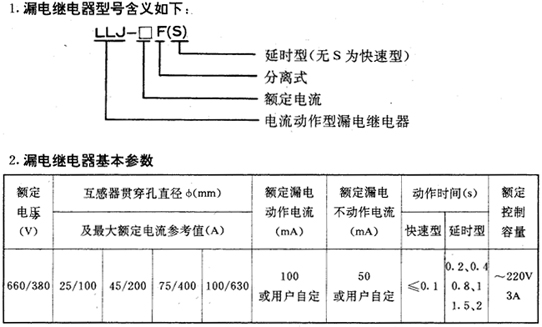

型号与技术数据:



结构与工作原理:


  LLJ-□F(S)是电子式电流动作型漏电继电器,主要由零序电流互感器,电子线路,试验回路及小型继电器组成,工作原理如下:

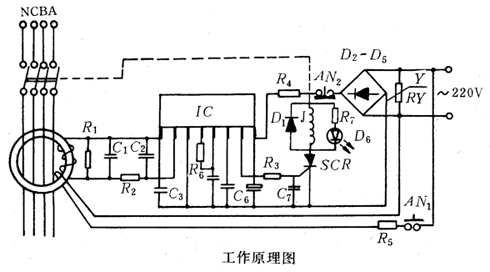

  如图,当穿过零序电流互感器的电路发生对地漏电时 . 零序电流互感器付边就产生一感应信号,此信号经电子线路处理,当漏电电流达到动作值时,使可控硅导通,小型继电器吸合,利用常开,常闭触点控制使主线路断路器或接触器断开,切除故障线路。

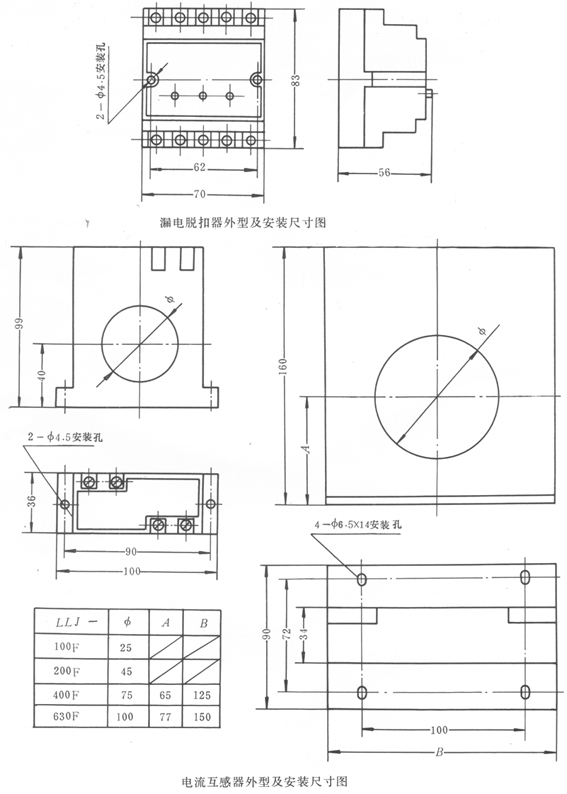

外型及安装尺寸:
